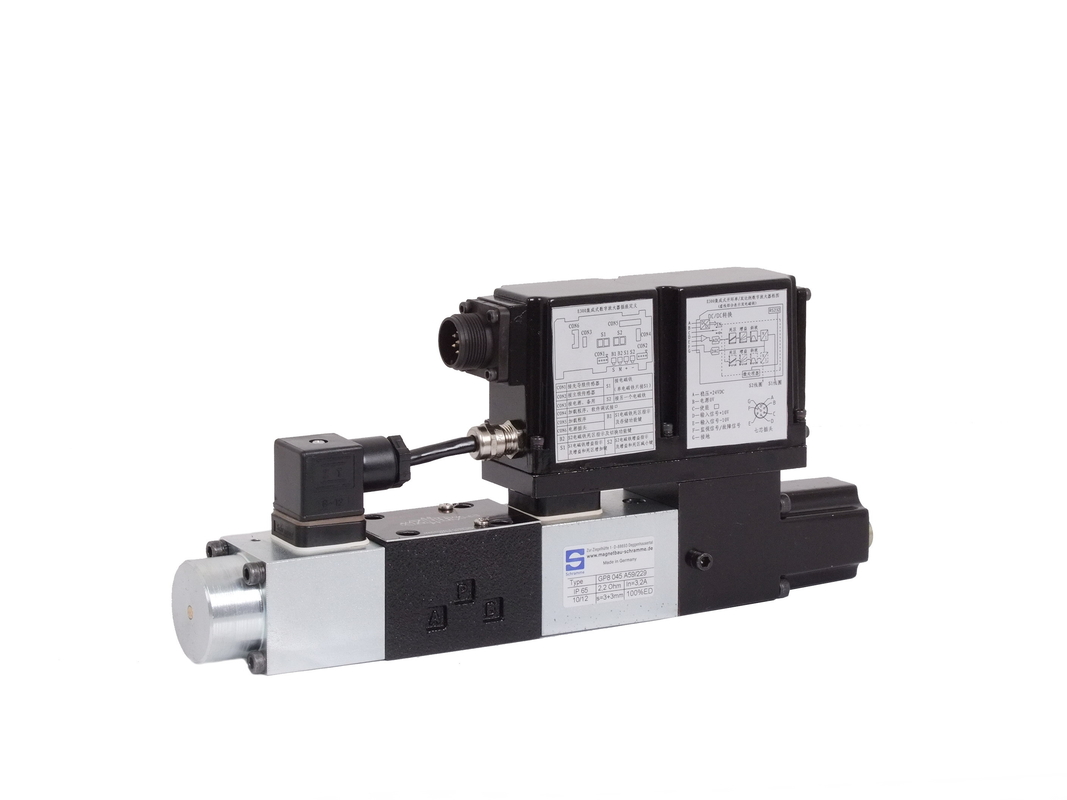

• Частота коротковолнового диапазона МА-ДХЗО-Т 06 и 10 клапана направления МА-ДКЗОР-Т гидравлическая пропорциональная соответствует стандартному ИСО4401
Частота коротковолнового диапазона МА-ДХЗО-Т 06 и 10 клапана направления МА-ДКЗОР-Т гидравлическая пропорциональная соответствует стандартному ИСО4401

Частота коротковолнового диапазона МА-ДХЗО-Т 06 и 10 клапана направления МА-ДКЗОР-Т гидравлическая пропорциональная соответствует стандартному ИСО4401

Подробная информация о продукте:

Место происхождения: Китай
Фирменное наименование: SJ HYD
Сертификация: ISO9001
Номер модели: MA-DHZO-TES

Оплата и доставка Условия:

Количество мин заказа: 1 ПК
Цена: USD 1
Упаковывая детали: стандартный пакет
Время доставки: В сток
Условия оплаты: T/T АККРЕДИТИВ
Поставка способности: 10000 ПК
Лучшая цена контакт

Подробная информация

марка: SJ гидравлические модель: MA-DHZO-TES
власть: Гидравлический Размер порта: 06,10
Давление: 315Bar Стандарт или не: стандарт
СМИ: Гидравлического масла Структура: Контроль
Meterial: Литье температуры: нормальная температура
Применение: Гидравлическая система Место происхождения: Китай
Гарантия: Сроком на один год
Высокий свет:

Пропорциональный дирекционный клапан

,

гидравлические предохранительный клапан

Характер продукции

Гидравлический пропорциональный клапан MA-DKZOR-T Высокочастотный MA-DHZO-T 06 и 10

DHZO-Т *; DKZOR-Т *
Высокопроизводительные гидравлические пропорциональные клапаны
С датчиком положения и положительным
Перекрытие золотника для лучшей точности и
Динамика в средствах направленного управления, а не
Компенсационные правила потока.
Они специально разработаны для
Высокоскоростные замкнутые контуры и
Осуществлять переменное давление (усилие)
/ Управление потоком - опции / S * в сочетании с
Катушки 'Q' или 'V'.
4-позиционная катушка, скользящая в 5-камерную
Тела, непосредственно управляется
Пропорциональный соленоид и контролируется
В положении замкнутого контура посредством
Обратной связи преобразователя LVDT.
Электронный драйвер подает пропорциональный
Клапан с правильным током для выравнивания
Регулировка клапана на опорный сигнал,
Интегральное исполнение имеет прочную конструкцию
И предоставляет заводскую предварительную настройку для
Взаимозаменяемость клапанов с клапанами.
Размер: 06 и 10
Максимальный расход: до 80 и 170 л / мин.
Максимальное давление: 350 бар (DHZO)
315 бар (DKZOR)
Материал уплотнений,
См. Раздел. ,:
знак равно

ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ (на основе минерального масла ISO VG 46 при 50'с)

Символы гидравлики

Модель клапана DHZO DKZOR
Перекрытие бобины 1,3 1,3 1,3 1,3 1,3 1,3 1,3
Тип и размер катушки (2) L14 L1 S2 S3, L3, D3, S5, L5, D5 S3, L3, D3, S5, L5, D5
Пределы давления [бар] Порты P, A, B = 350; T = 210 (250 с внешним стоком / Y Порты P, A, B = 315, T = 210 (250 / Y)
Макс. Расход (1) [л / мин] 1 4.5 8 17 28 45 60
При P = 10 бар (PT)
При P = 30 бар (PT) 2 8 14 30 50 80 105
При P = 70бар (PT) 3 12 21 45 74 120 160
Время отклика (4) [мс]

<30

<40
Гистерезис [%] <5% <5%
стабильность + 1% + 1%


ЗАМЕТКИ:

Приведенные выше данные по характеристикам относятся к клапанам в сочетании с электронными драйверами Atos, см. Раздел 2

Поток, регулируемый пропорциональными пропорциональными клапанами, не компенсируется давлением. Таким образом, на нее влияют изменения нагрузки. Имеются различные модульные компенсаторы давления (см. Таблицу D150)

Для разных значений P максимальный расход соответствует диаграммам разделов 14.2 и 15.2

Сигнал ступени 0-100%

Конкурент: международные передовые технологии и процесс, импорт катушек из Германии, могут заменить Atos, Rexroth, Yuken и многие другие марки, форма и установка могут быть полностью взаимозаменяемыми.

Применения: Гидравлическая система, морская, palstic машина и много других гидровлических систем и машин.

Мы поставляем наши клапаны для многих OEM-клиентов, качество № 1 в Китае.
