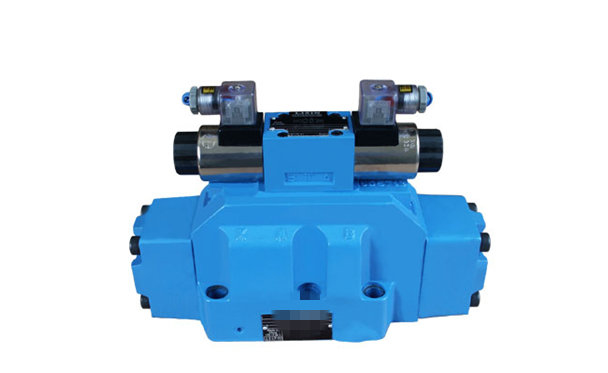

WEH электро Гидравлические клапаны Rexroth с направленного управления
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | SJ HYD |
| Сертификация: | ISO9001 |
| Номер модели: | DB, DBD, DBW |
Оплата и доставка Условия:
| Количество мин заказа: | 1 ПК |
|---|---|
| Упаковывая детали: | Картон или деревянный ящик |
| Время доставки: | один месяц |
| Условия оплаты: | T / T или L / C |
| Поставка способности: | 1000 шт в месяц |
|
Подробная информация |
|||
| Высокий свет: | гидравлические предохранительный клапан,Гидравлические клапаны безопасности,Гидравлический клапан |
||
|---|---|---|---|
Характер продукции
Клапаны WEH Electro гидровлические Rexroth с управлением по направлению
Дирекционный электрогидравлически эксплуатируемый тип WEH клапана катышкы
Электрогидравлический клапан управления по направлению WEH32
Дирекционные клапаны катышкы использованы к conrol старт, стоп и направление потока жидкости и таким образом направление положения движения или удерживания (цилиндр или гидровлический мотор) determind. Клапаны можно установить в гидровлическую цепь в любом положении вместе с subplate.
Соединяясь поверхности загерметизированы с колцеобразными уплотнениями которые включены с клапаном.
ОПИСАНИЕ ДЕЯТЕЛЬНОСТИ
Дирекционный клапан переключен путем изменять положение катышкы 2 управления которой двигать вдоль своей оси отделяет или соединяет порты a, b, p или t в снабжении жилищем 1.
Давление поставленное до одна камера 6 весны через пилотный клапан 4 действует на главной поверхности катышкы и таким образом главная катышка перенесена от своего нейтрального положения.
Катышка основного управляющего воздействия держится в положении центра к весна 4 или гидровлически то давлением жидкости влияя на (через пилотный клапан) обе поверхности катышкы.
Центризовать подачи втулки 7 центризуя функцию.
Пилотный клапан электрически управляется соленоидами 5, которые могут быть оборудованы с непредвиденной кнопкой 8. Опционная непредвиденная кнопка позволяет деятельности пилота
клапан без вопроса energisation к пилотному давлению жидкости быть на избавлении.
Дирекционный клапан может быть обеспечен с пилотной регулировкой 9. дросселя.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Рабочая жидкость | Минеральномасляный, эстер фосфата | |
| Необходимая фильтрация | до 16 mm (порекомендованных 10 mm) | |
| Жидкий диапазон температур | 243 до 343 k | |
| Номинальная жидкая выкостность | 37 mm2 на temp. 328 k | |
| Ряд выкостности | 2,8 до 380 mm2/s | |
| Оптимальная работая температура (жидкая в баке) | 313 до 328 k | |
| Вес | максимальные 51 kg | |
Максимальное рабочее давение
- в портах a, b, MPa p 35 на H-4WEH 32, MPa 28 на 4WEH 32
- в MPa порта t 25
пилотное возвращение жидкости y = external
пилотное возвращение жидкости y = внутренний
(центризованным пружин клапана 3 положений располагают, 2 клапан) MPa 16
внутреннее пилотное возвращение жидкости
(3 располагают гидровлически центризованный клапан) никакой
Минимальное пилотное давление
пилотная жидкая поставка x = external
пилотная жидкая поставка x = внутренний
трехпозиционное дирекционное pst клапана = 0,8 MPa
двух позиционное дирекционное пружин клапана центризовало pst = MPa 1,0
двух позиционный дирекционный клапан гидровлически центризовал pst = 0.5MPa
пилотная жидкая поставка x = внутренний
для катышкы печатает g на машинке, h, f, s, t (через клапан поджатия или соответствующим
высокий расход потока)
Максимальное пилотное давление 25Mpa
Электрические соединения:
